一種新型移動商務(OA)系統的架構與實現

2008/11/12

1.引言

　　為了讓手機用戶能夠在任何時候(Anytime)、任何地方(Anywhere)、以任何方式(Anyway)查詢企業所提供的服務，一種高效的辦法是將應用系統的功能拓展到手機終端。用手機通過移動網和互聯網訪問企業網站并處理各項業務(移動商務系統)。從市場的角度來講，3G入網證即將發放，對提供這種服務的開發商，將是很好的機遇。僅在中國，現有手機用戶人數已接近6億，并且每年以15％的速度在增長，據權威部門分析，移動通信商務將成為未來世界的支柱產業之一。將企業提供的服務通過現代的先進技術拓展到手機終端，是一項具有極大潛在市場的技術。為此，本文提出了一套設計模式，并在實際中得到實現。

2.系統需求分析

　　根據市場的調查研究和分析，目前用手機終端辦公的客戶群正在迅速增長，為了創造一個新的移動商務的應用領域，提出下面的業務和功能。

　　2.1 手機終端

　　手機終端具有如下功能：

能夠在手機界面選擇不同業務訪問企業提供的服務；

能夠在手機界面上呈現查詢各種信息的不同查詢方法，如：“正好搭配”、“包含”、“由…開始”、“由…結束”；

能夠對查到的數據以不同的方式處理；

能夠在手機界面上輸入各種查詢關鍵字，并能提交到WebSite；

能夠使手機終端和WebSite建立會話；

能夠以數據流對象的方式接收WebSite返回不同類型的數據；

能夠提供注冊界面，輸入注冊信息；

能夠提供登錄界面，輸入登錄信息；

能夠驗證用戶帳號(Username)和密碼(Password)。

　　2.2 網絡應用層

能夠接收CellPhone終端發來的請求request；

能夠將Request對象傳遞到數據訪問對象DAO；

能夠調用對象關系映射ORM(ObiectRelationshipMapping)引警；

能夠將所查詢的數據庫中的數據映射成Javabeans對象；

能夠將用戶輸入的注冊信息對象持久化(Persistent)到數據庫中對應的關系表中；

能夠將查詢到單詞和相應不同語言的翻譯和例句以數據流的對象Respose到手機終端；

能夠進行WebSite遠程數據維護。

3.系統設計

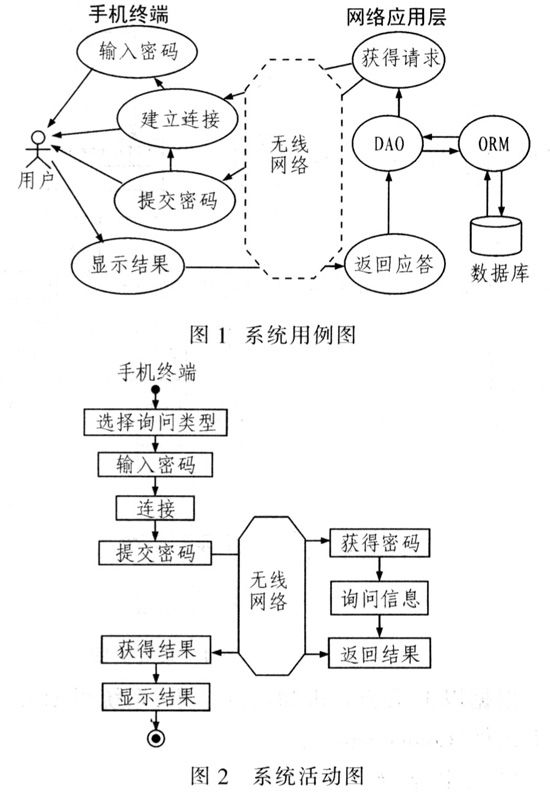

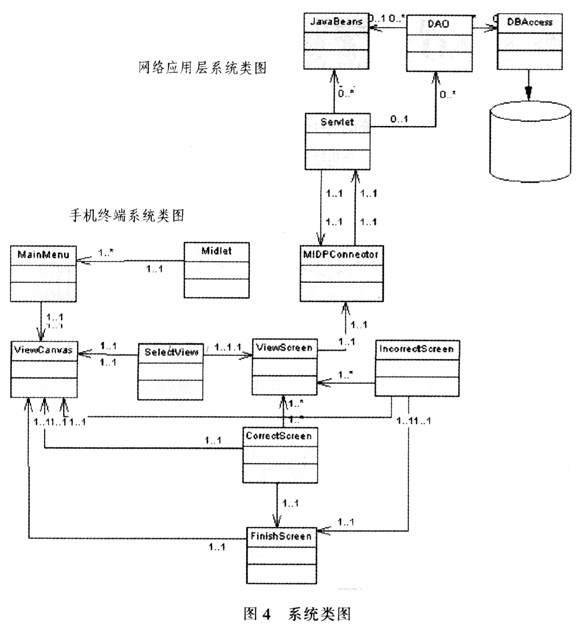

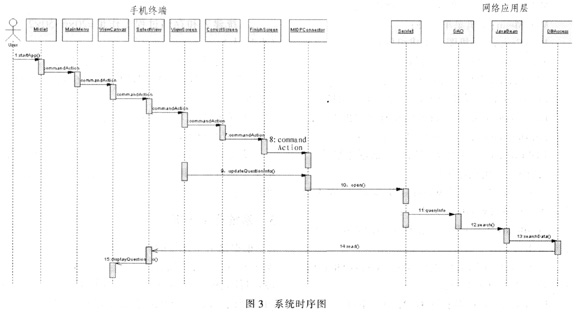

　　根據以上需求分析，采用UML對系統建模(Model)。圖l為系統用例圖，圖2為系統活動圖，圖3為系統時序圖，圖4為系統類圖。

　　根據以上系統分析和設計結果．系統可劃分為如下組件(Components)：

　　(1)手機部分

MIDiet：手機應用程序生命管理組件；

MainMenu；手機菜單組件；

ViewCanvas：手機圖標生成組件；

SelectView：手機服務項目選擇組件；

ViewScreen：手機屏幕容器組件；

CorrectScreen：手機查詢信息無誤解析組件；

IncorrectScreen：手機查詢信息有誤解析組件；

FinishScreen：手機查詢信息顯示組件；

MiDPConnector：手機無線通信會話創建組件。

　　(2)網絡應用程序組件

Servlet組件：通過WirelessNetwork接收手機終端提交的KeyWords接口組件；

JavaBeans組件：存放數據庫中不同表中記錄數據對象組件；

DAO：數據訪問對象組件(DataAccessObiect)，主要業務邏輯封裝對象；

DBAccess組件：數據庫ORM引警組件。

　　接下來，根據現有的數據庫結構，建立數據庫關系表。這里是以50個關系數據表，20個存儲過程進行計算。

4.系統開發工作量估算

　　系統需要完成的工作估算包括：本系統估算分為14個大功能模塊。根據以上系統分析結果，每個模塊基本建表量為3～5，這樣建表數應：{(3+5)／2}×14=53~56�；静僮鞴δ茳c數：14x6=84。

　　系統完成工作量估算包括：
